Зошто Внесувачот на цевки е несомнениот овозможувач на автоматизираните линии за производство на цевки?

1. Дефинирање на внесувачот на цевки и неговата улога во современото производство

НаВнесувач на цевкие специјализирана опрема дизајнирана автоматски или полуавтоматски да доставува цевчести материјали - како што се бакарни цевки, железни цевки, цевки од алуминиум и цевки од не'рѓосувачки челик - до машините за обработка надолу, вклучувајќи машини за сечење, преси за формирање и опрема за заварување. Во неговото јадро, фидерот на цевки служи како критичен интерфејс помеѓу складирањето на суровината и производниот процес, осигурувајќи дека цевките се претставени на опремата за обработка со правилна ориентација, растојание и брзина за одржување на континуиран, ефикасен проток на производство.

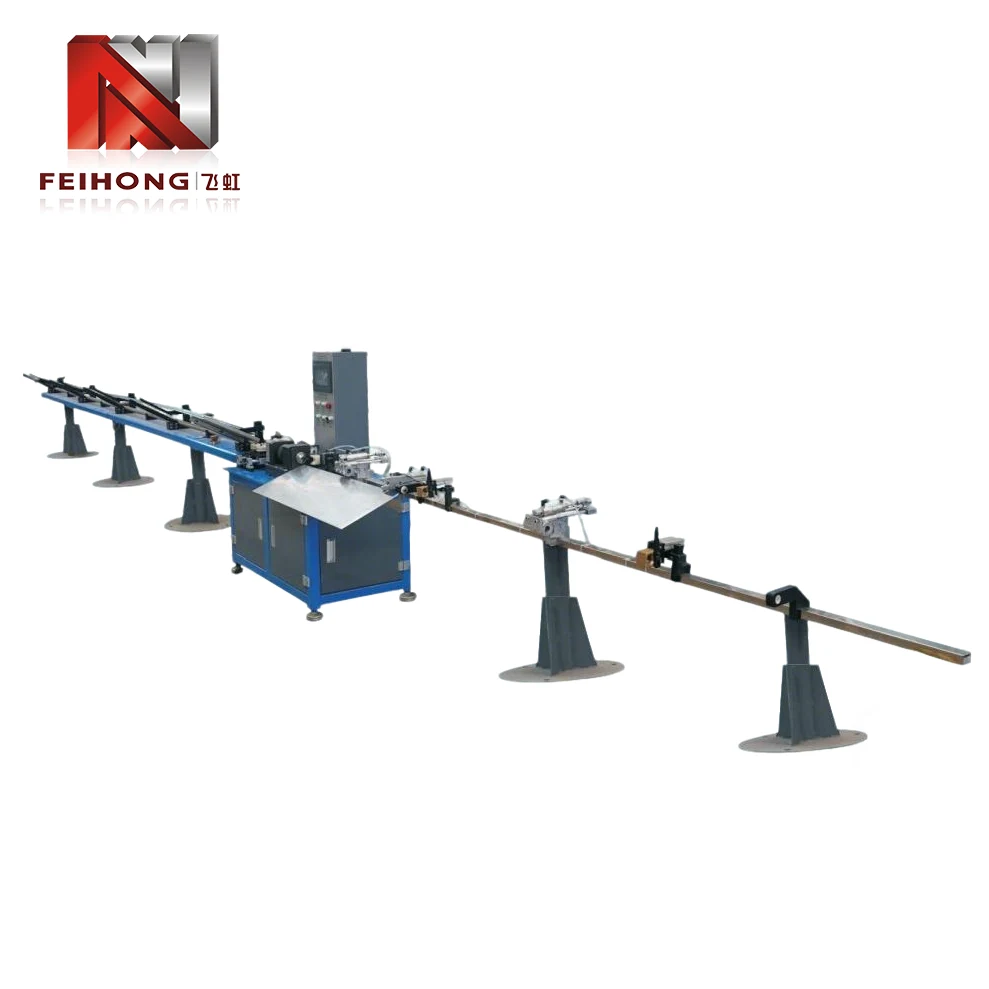

Целосно автоматско снабдување со цевки интегрирано со машина за сечење со голема брзина во модерна производна средина.

Во традиционалните производствени средини, хранењето на цевките беше рачно работење: операторите земаа поединечни цевки, ги поставуваа во машината за сечење или обработка и ги отстрануваа готовите парчиња. Овој пристап не само што бараше труд, туку и воведе значителна варијабилност во брзината и квалитетот на производството. Внесувачот на цевки ги елиминира овие неефикасности со автоматизирање на процесот на ракување со материјалот, овозможувајќи доследно, повторливо напојување кое поддржува производство на голем волумен со минимална човечка интервенција.

Значењето на доводникот за цевки се протега надвор од едноставните заштеди на работна сила. Во современото производство, каде што доминираат навременото производство и принципите на посно производство, способноста да се одржи стабилен, непрекинат проток на материјал до опремата за обработка е од суштинско значење за постигнување на оптимална пропусност. Внесувачот на цевки го постигнува ова преку комбинација на механичка прецизност, електронска контрола и интелигентно сензорирање, што го прави камен-темелник на автоматизираните линии за обработка на цевки низ повеќе индустрии.

2. Технолошката еволуција на опремата за хранење цевки

Патувањето од рачно ракување со цевки до денешните софистицирани фидери за цевки ја одразува пошироката траекторија на индустриската автоматизација. Разбирањето на оваа еволуција обезбедува суштински контекст за вреднување на можностите на современите системи за снабдување со цевки.

2.1 Ера на рачно ракување со цевки

Во раните денови на обработката на цевките и цевките, целото ракување со материјалите се изведуваше рачно. Работниците ќе извадат поединечни цевки од решетките за складирање, ќе ги носат до машините за сечење или формирање и рачно ќе ги внесуваат во опремата за обработка. Овој пристап беше инхерентно ограничен од човечки фактори: замор, недоследност и неможност да се одржи стабилна стапка на исхрана во долги смени. Покрај тоа, рачното ракување претставуваше значителни безбедносни ризици, особено кога работите со цевки со тешки или остри рабови.

2.2 Воведување на механизирани системи за храна

Првите механизирани системи за напојување се појавија во средината на 20 век, обично користејќи едноставни транспортери со валјак или механизми со ланец за движење на цевките долж производната линија. Овие рани системи намалија некои рачни напори, но сепак бараа интервенција на операторот за вчитување и позиционирање. Им недостигаше прецизна контрола врз должината на храната и времето, ограничувајќи ја нивната ефикасност за апликации со висока прецизност.

2.3 Подемот на доводниците за цевки контролирани од компјутер

Со доаѓањето на програмабилните логички контролери (PLC) и технологијата на серво мотори во 1980-тите и 1990-тите, цевководите претрпеа драматична трансформација. Компјутерски контролираните системи би можеле прецизно да ја регулираат должината на доводот, брзината и забрзувањето, овозможувајќи доследно поставување на цевките за операции на сечење или формирање. Интеграцијата на интерфејсите човек-машина (HMI) им овозможи на операторите лесно да поставуваат параметри и да ги следат перформансите, намалувајќи го времето за поставување и подобрување на севкупната ефикасност на опремата.

2.4 Модерен снабдувач на цевки: интелигенција и поврзување

Денешните фидери за цевки се високо софистицирани уреди кои вклучуваат сензори, евиденција на податоци и протоколи за комуникација за интеграција со фабрички системи за автоматизација. Модерните хранилки за цевки можат автоматски да се приспособат на варијациите во дијаметарот на цевката, дебелината на ѕидот и составот на материјалот, обезбедувајќи оптимални перформанси на хранење при променливи услови. Тие исто така имаат можности за предвидливо одржување, предупредувајќи ги операторите за потенцијални проблеми пред да предизвикаат прекини.

Оваа еволуција го воспостави фидерот за цевки како критичен овозможувач на напредното производство, дозволувајќи им на компаниите да постигнат повисоки стапки на производство, подобрен квалитет и поголема флексибилност во одговарањето на барањата на клиентите.

3. Основни компоненти и оперативни принципи

Разбирањето на внатрешната архитектура на доводникот за цевки е од суштинско значење за изборот на вистинската опрема за дадена апликација и за ефикасно одржување и отстранување на проблеми. Додека дизајните се разликуваат меѓу производителите, повеќето цевководи имаат заеднички сет на основни компоненти.

3.1 Механизам за вчитување

Механизмот за полнење е одговорен за примање на сурови цевки од багажник или транспортер и нивно презентирање до системот за хранење. Во зависност од дизајнот, вчитувањето може да биде рачно, полуавтоматско или целосно автоматско. Системите за автоматско полнење често користат уред за подигање кој подигнува пакет цевки и им овозможува да се тркалаат поединечно на патеката за напојување.

3.2 Систем за погон на храна

Системот за погон на напојување ја поместува цевката напред до станицата за обработка. Ова обично вклучува збир на ролери со напојување или распоред на стискање, управуван од серво мотор. Серво моторот обезбедува прецизна контрола врз брзината и должината на напојувањето, дозволувајќи му на цевководникот да одговара на различните дијаметри на цевките и барањата за обработка.

3.3 Водечки и усогласувачки компоненти

За да се осигури дека цевката правилно влегува во машината за обработка, доводникот за цевки вклучува водечки ролери, странични плочи за усогласување и уреди за исправување. Овие компоненти спречуваат искривување, свиткување или неусогласеност што може да доведе до дефекти при обработката.

3.4 Контролен систем

Современите доводници за цевки се опремени со програмабилен логички контролер (PLC) и HMI екран на допир кој е лесен за користење. Контролниот систем управува со параметрите за напојување, ги следи сензорите и комуницира со опремата нагоре и низводно. Многу системи, исто така, вклучуваат можности за далечинско следење за централизирано управување со производството.

3.5 Сензори и уреди за повратни информации

Опсегот на сензори - вклучувајќи прекинувачи за близина, фотоелектрични сензори и енкодери - обезбедуваат повратни информации во реално време за положбата на цевката, должината на доводот и статусот на системот. Оваа повратна информација овозможува контрола во затворена јамка, обезбедувајќи доследна точност на хранењето и рано откривање на аномалии.

Заедно, овие компоненти формираат робустен систем кој може да се справи со широк спектар на големини и материјали на цевки додека одржува високи нивоа на прецизност и доверливост.

4. Целосно автоматски наспроти полуавтоматски доводници за цевки

Колибрите за цевки се генерално категоризирани во два вида: целосно автоматски и полуавтоматски. Изборот помеѓу овие конфигурации зависи од обемот на производството, достапноста на работната сила и буџетските размислувања.

4.1 Целосно автоматски доводници за цевки

Целосно автоматските доводници за цевки бараат минимална интервенција на операторот. Тие се карактеризираат со автоматско полнење од списание или сноп, континуирано хранење на поединечни цевки и автоматско исфрлање на готови парчиња. Овие системи се идеални за средини за производство со голем волумен каде што конзистентноста и брзината се најважни. Улогата на операторот е ограничена на следење на системот, прилагодување на параметрите преку HMI и надополнување на снабдувањето со суровини.

Напредните целосно автоматски фидери исто така можат да се интегрираат со опремата низводно како што се машините за гребење, единиците за навој и станиците за заварување, создавајќи целосно автоматизирана производна ќелија.

4.2 Полуавтоматски доводници за цевки

Полуавтоматските фидери за цевки бараат од операторот рачно да ја вчита секоја цевка во механизмот за напојување. Фидерот потоа го презема прецизното позиционирање и унапредување на цевката до станицата за обработка. Овој тип на фидер е погоден за производство со помал волумен или за апликации каде цевките доаѓаат во различни должини или големини кои тешко се автоматизираат. Полуавтоматските фидери обично се подостапни и полесни за одржување од целосно автоматските единици.

4.3 Споредба на способности

Следната табела ги сумира клучните разлики помеѓу двата типа:

И двата вида имаат свое место во современото производство, а одлуката често зависи од внимателна анализа на барањата за производство и враќање на оперативната ефикасност.

5. Компатибилност на материјали и опсег на примена

НаВнесувач на цевкие дизајниран да се справи со широк спектар на тубуларни материјали, што го прави разноврсен во повеќе индустрии.

5.1 Видови материјали

Доводниците за цевки најчесто се користат со:

• Бакарни цевки:Се користи во HVAC, водовод и системи за ладење
• Челични цевки (јаглерод, не'рѓосувачки, галванизиран):Се користи во градежништвото, автомобилските издувни системи и структурни апликации
• Алуминиумски цевки:Се користи во воздушната, автомобилските разменувачи на топлина и лесните структури
• Пластични и композитни цевки:Се користи во хемиската обработка и телекомуникациите
• Цевки од легура:Се користи во апликации со висока температура и висок притисок

Внесувачот на цевки мора да биде опремен со соодветни компоненти за држење и водење за да се приспособат на завршницата на површината, цврстината и тежината на конкретниот материјал што се обработува.

5.2 Дијаметар на цевка и опсег на должина

Современите доводници за цевки се достапни во различни големини, со можности кои се движат од цевки со мал дијаметар (6 mm) до цевки со голем дијаметар (до 150 mm или повеќе). Должината на напојувањето е исто така прилагодлива, со некои системи способни за напојување со должина над 10 метри.

5.3 Индустрии за клучни апликации

Разновидноста на доводниците за цевки ги прави неопходни во следните сектори:

• Автомобилство:Производство на издувни цевки, водови за сопирање, линии за гориво и структурни цевки
• HVAC и ладење:Производство на разменувачи на топлина, кондензаторски калеми и линии за ладење
• Градежништво и инфраструктура:Изработка на скелиња, огради и структурни потпори
• Воздухопловна:Производство на хидраулични цевки, линии за гориво и структурни компоненти
• Обновливи извори на енергија:Производство на рамки за соларни панели, структурни делови на турбина на ветер и геотермални цевки

Секоја индустрија поставува специфични барања за доводникот за цевки, како што е работа со голема брзина за автомобилски линии или екстремна прецизност за воздушни апликации. Модуларниот дизајн на модерните хранилки за цевки им овозможува да се приспособат за овие различни барања.

6. Интеграција со системи за сечење и формирање

Внесувач на цевки ретко работи изолирано; вообичаено е дел од производствена линија која вклучува опрема за сечење, обликување, извиткување или заварување. Правилната интеграција е клучна за постигнување беспрекорен проток на материјали и максимизирање на севкупната продуктивност.

6.1 Синхронизација со машини за сечење

Во типична линија за сечење, доводникот за цевки ја унапредува цевката до однапред одредена должина, а потоа паузира додека машината за сечење - честопати кружна пила со голема брзина или ласерски секач - го врши сечењето. Фидерот потоа го унапредува следниот сегмент. Оваа синхрона операција бара прецизна комуникација помеѓу контролорот на доводникот и контролниот систем на машината за сечење, често преку интерфејс на полето-bus, како што се Profinet или EtherCAT.

6.2 Координација со опремата за формирање и завршна завршна обработка

За апликации за кои е потребно свиткување, палење или навојување на цевката, доводникот на цевката мора да ја испорача цевката до станицата за формирање во правилна ориентација и во вистинско време. Напредните системи вклучуваат серво-контролирано позиционирање кое може да ја ротира цевката до одреден агол пред да влезе во матрицата за формирање, овозможувајќи сложени операции во повеќе чекори.

6.3 Интеграција со Сложувачи и транспортери

По обработката, готовите цевки обично се отстрануваат со систем за положување или транспортер. Контролниот систем на доводникот за цевки може да се координира со овие уреди низводно за да обезбеди непречено предавање и да спречи тесни грла.

6.4 Улогата на интерфејсот човек-машина (HMI)

HMI служи како централна точка за поставување и следење на целиот интегриран систем. Операторите можат да ги внесат саканите должини на сечење, брзини на довод и други параметри, а HMI прикажува статус во реално време, аларми и број на производство. Современите HMI често вклучуваат интерфејси со екран на допир и интуитивна графика, што ја поедноставува работата и ја намалува кривата на учење за новите оператори.

7. Одржување, сигурност и оперативни размислувања

За да се обезбеди долг работен век и постојани перформанси, неопходно е редовно одржување на доводникот за цевки. Се препорачуваат следниве практики:

7.1 Распоред за превентивно одржување

Структурирана програма за превентивно одржување треба да вклучува:

• Дневни проверки:Проверете ја состојбата на ролерот, проверете дали има необичен шум или вибрации и проверете ги отчитувањата на HMI
• Неделно одржување:Подмачкајте ги подвижните делови, исчистете ги сензорите и проверете го усогласувањето на водечките компоненти
• Месечни инспекции:Проверете го затегнатоста на ременот или ланецот, тестирајте ги функциите за итно запирање и прегледајте ја историјата на алармот
• Квартално сервисирање:Извршете длабинска проверка на серво моторите, менувачите и врските на системот за контрола
• Годишен ремонт:Заменете ги деловите за абење како валјаци, лежишта и погонски ремени и прекалибрирајте ги уредите за повратни информации

7.2 Вообичаени проблеми и решавање проблеми

Некои типични оперативни проблеми вклучуваат:

• Неконзистентна должина на храна:Често предизвикани од неусогласеност на енкодерот, лизгање на ролерот или истрошени компоненти на погонот
• Ознаки на површината на цевката:Како резултат на валкани или оштетени водечки ролери
• Неусогласеност на цевката што влегува во машината за обработка:Обично поради истрошени водилки или неправилно прилагодување
• Грешки во комуникацијата помеѓу фидер и машината за сечење:Обично се решава со проверка на каблите и параметрите на програмата PLC

7.3 Безбедносни карактеристики

Современите хранилки за цевки се опремени со повеќе безбедносни карактеристики, вклучително и светлосни завеси, копчиња за запирање при итни случаи и сигурносни брави кои спречуваат работа кога штитниците се отворени. Правилната обука за овие безбедносни системи е од суштинско значење за сите оператори.

7.4 Максимизирање на времето и сигурноста

За да се зголеми доверливоста, производителите препорачуваат користење на оригинални резервни делови, чување на залихи на критични резервни делови и одржување на чиста работна средина. Дополнително, ажурирањата на софтверот обезбедени од производителот на опремата можат да ги подобрат перформансите и да додадат нова функционалност.
