Како виткачот на рамна цевка го трансформира производството на индустриски цевки?

1. Што е точно рамна цевка и како работи?

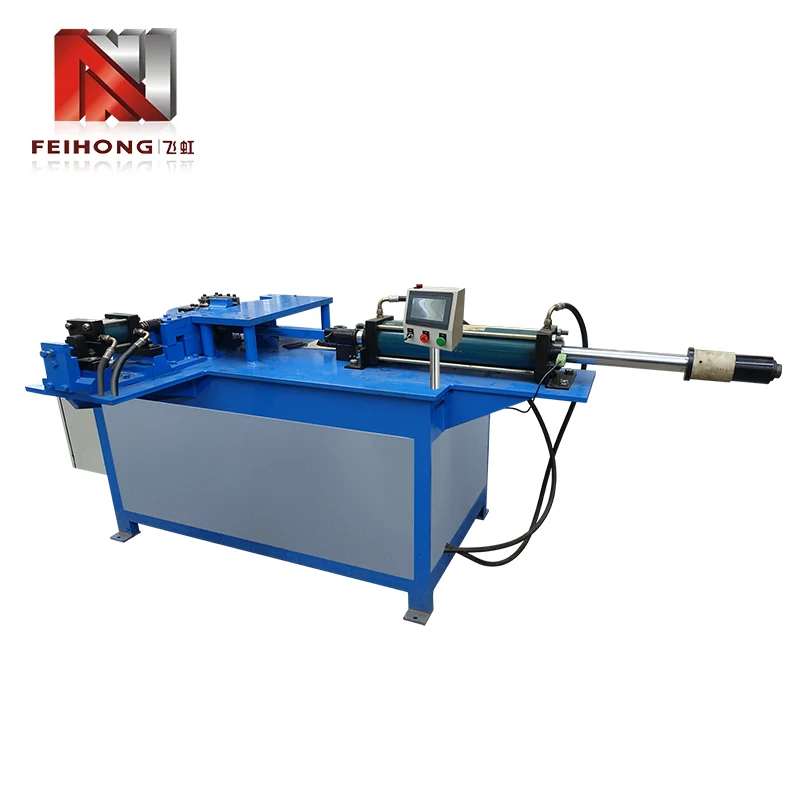

A Рамна цевка Бендере специјализирана машина дизајнирана да свитка правоаголни, квадратни или овални цевки по една рамнина без да го сруши напречниот пресек. За разлика од тркалезните свивачи на цевки кои користат мандрели и матрици за бришачи за одржување на кружни профили, рамното свиткување на цевки бара внимателно усогласен алат што ги поддржува пошироките страни на цевката додека дозволува потесните рабови да се деформираат контролирано. Основниот предизвик лежи во управувањето со диференцијалното истегнување и компресија што се јавуваат низ ширината на рамен дел - надворешниот ѕид се издолжува додека внатрешниот ѕид се компресира, и без соодветна поддршка, цевката ќе се свитка или збрчка.

Принципот на работа се фокусира на три главни елементи: матрицата за свиткување (или форма), матрицата за стегање и матрицата под притисок. Цевката е прицврстена помеѓу стегачот и матриците за виткање, а потоа се ротира околу радиусот на матрицата за виткање. За рамни профили, матрицата за виткање вклучува жлеб што одговара на надворешните димензии на цевката, обезбедувајќи странична потпора за да се спречи распаѓањето на пошироките лица навнатре. Некои напредни машини исто така користат аматрица за бришачишто се лизга по внатрешниот радиус на цевката за да го елиминира туткањето, и aмандрела(иако поретко за рамни делови) може да се вметне за поддршка на внатрешната празнина ако цевката е шуплива. Целиот процес обично се активира хидраулично или електрично, со CNC контролите што овозможуваат прецизна повторливост на аголот и секвенци на свиткување во повеќе чекори.

Една од дефинирачките карактеристики на аРамна цевка Бендере неговата способност да создава свиоци со минимално изобличување, додека одржува тесни толеранции. Ова се постигнува прекуконтролирана компензација на отскокнување— машината се превиткува малку подалеку од целниот агол, знаејќи дека материјалот ќе се опушти назад за предвидлива количина. Современите единици интегрираат сензори кои ги мерат вистинските агли на свиткување во реално време и динамично ја прилагодуваат положбата на овенот, обезбедувајќи секој дел да одговара на CAD моделот во рамките на ±0,5 степени. Комбинацијата на цврста конструкција и интелигентна контрола ја прави оваа опрема неопходна за висококвалитетно изработка.

2. Кои индустрии најмногу се потпираат на свиткување на рамни цевки?

Свиткување на рамни цевки не е нишан процес - тоа е вградено во синџирите на снабдување на повеќе тешки индустрии. Следниве сектори зависат одРамна цевка Бендеропрема за производство на структурни и естетски компоненти кои не можат да се постигнат со тркалезни цевки.

• Автомобилство и транспорт:Рамките на шасијата, тркалачките кафези, структурите на седиштата и компонентите на системот за издувни гасови често користат правоаголни или овални цевки. Рамното свиткување им овозможува на дизајнерите да го максимизираат односот сила-тежина додека компонентите ефикасно ги пакуваат во тесни обвивки на возилото.
• Градежништво и архитектура:Парапетите, скалите, ѕидовите за завеси и украсните метални фасади често имаат свиткани правоаголни делови. Визуелната привлечност на чистите свиоци без набори е најважна во архитектонските апликации.
• HVAC и вентилација:Каналите и системите за ракување со воздух користат рамни овални цевки за одржување на висок проток на воздух додека се вклопуваат во плитки тавански простори. Виткањето на овие профили бара прецизна контрола за да се избегне ограничување на внатрешниот пресек.
• Земјоделска опрема:Структурите за заштита од превртување на тракторот (ROPS), рамки за имплементи и столпчиња за наводнување користат свиткани правоаголни цевки за издржливост и економично производство.
• Мебел и канцелариски ентериер:Модерните рамки за биро, системи за полици и изложбени штандови ги користат чистите линии на свитканите рамни цевки за да постигнат минималистичка естетика со висок структурен интегритет.

Во секое од овие полиња, рамниот свиткувач на цевки служи како овозможувач на слободата на дизајнот, дозволувајќи им на инженерите да ги заменат заварените споеви со континуирани свиткани делови кои се поцврсти, полесни и визуелно попривлечни. Разновидноста на опремата значи дека дури и малите работилници можат да произведат компоненти од професионално ниво за овие барани пазари.

3. Кои се главните типови на виткачи за рамни цевки достапни денес?

Машините за свиткување на рамни цевки се категоризираат според нивниот метод на активирање, контролен систем и конфигурација на алат. Изборот на вистинскиот тип зависи од обемот на производството, типот на материјалот и сложеноста на свиокот. Подолу е компаративен преглед на најчестите варијанти.

Рачни свиткувачисе фаворизирани од одделенијата за одржување и образовните институции поради нивната ниска цена и едноставност.Хидраулични машининудат добар баланс на моќ и достапност, што ги прави работник на многу продавници за производство.ЦПУ ротациони виткачипретставуваат најсовремена технологија, со можност за складирање на стотици програми и автоматско компензирање за варијациите на материјалот.Свитувачи за компресија, иако се помалку прецизни, се исклучително брзи и економични за масовно производство на едноставни свиоци во цевки со тенкоѕидни цевки.

Надвор од овие четири категории, постојат и хибридни машини кои комбинираат хидраулична моќност со CNC контрола, нудејќи го најдоброто од двата света. При изборот на тип, од суштинско значење е да се земе предвид не само моменталниот обем на работа, туку и потенцијалот за идно проширување во посложени геометрии.

4. Како селекцијата на материјалот влијае на процесот на свиткување?

Материјалот на цевката е веројатно најкритичниот фактор што влијае на квалитетот на свиокот. Различните легури покажуваат различен степен на еластичност, враќање на пролетта и работно стврднување, а сето тоа мора да се земе предвид при поставувањето на свиткување. Подолу е преглед на вообичаените материјали и нивните карактеристики на свиткување.

Благ челик

Најпростлив материјал; нуди добра еластичност и предвидливо враќање на пролетта. Погоден за повеќето операции на виткање за општа намена без посебни мерки на претпазливост.

Челик со ниска легура со висока јачина (HSLA).

Бара поголеми сили на свиткување и покажува поголемо враќање на пролетта. ЦПУ компензацијата силно се препорачува за да се одржи точноста на аголот.

Нерѓосувачки челик (аустенит)

Работата брзо се стврднува, што може да доведе до пукање ако радиусот на свиткување е премногу тесен. Користете помали брзини на овен, соодветно подмачкување и полиран алат за да го намалите триењето.

Алуминиумски легури (5xxx, 6xxx)

Лесен и отпорен на корозија, но склон на брчки и пукање. Поголемите радиуси на свиткување (3-5× ширина на цевката) и внимателни поставки за клиренсот се неопходни.

Бакар и месинг

Високо еластична и лесна за виткање, но меките површини лесно се нарушуваат. Фино завршените матрици и соодветното растојание спречуваат жолчка и површински дефекти.

Покрај легурата, витална улога игра и дебелината на ѕидот. Подебелите ѕидови обезбедуваат поголема отпорност на колапс, но бараат поголема тонажа. Цевките со тенок ѕид се подложни на свиткување на внатрешниот радиус и може да бараат внатрешни мандрели или специјализирани бришачи. Општо правило е дека дебелината на ѕидот треба да биде најмалку 5% од ширината на цевката за да се постигне сигурно свиткување без внатрешна поддршка.

5. Кои клучни спецификации треба да ги процените при изборот на рамна цевка?

Изборот на вистинската машина вклучува повеќе од само усогласување на максималната големина на цевката. Сеопфатната евалуација треба да ги опфати следните параметри, од кои секој директно влијае на перформансите и долговечноста.

1. Максимален капацитет на свиткување:Ова ги вклучува ширината на цевката, висината и дебелината на ѕидот со кои машината може да се справи. Секогаш избирајте машина со најмалку 20% поголем капацитет од вашиот најголем очекуван дел за да ги земете предвид варијациите на материјалот и непредвидените барања.
2. Минимален радиус на свиткување:Изразено како множител на ширината на цевката (на пр., 2×W). Потесните радиуси бараат пософистициран алат и поголема цврстина на машината. За повеќето апликации, радиусот од 3×W е безбедна почетна точка.
3. Опсег на агол на свиткување:Повеќето машини може да се виткаат од 0° до 180°, но некои специјализирани единици нудат до 220° за апликации со превиткување. Осигурете се дека машината може да ги постигне аглите што ви се потребни без пречки во алатот.
4. Брзина на циклусот:Мерено во секунди по свиок, ова влијае на пропусната моќ на производството. Хидрауличните машини обично кружат за 5-15 секунди, додека серво-електричните единици можат да постигнат 2-5 секунди за мали делови.
5. Контролен систем:Основен PLC наспроти целосен CNC со програмирање со екран на допир. CNC нуди поголема флексибилност, но доаѓа со повисока почетна цена и поостра крива на учење.
6. Компатибилност со алатки:Проверете дали машината користи индустриски стандардни алатки или сопствени дизајни. Стандардизираните алатки го намалуваат времето на испорака и трошоците за замена на матрици.
7. Потребни за напојување:На хидрауличните машини им е потребна посебна единица за напојување (често 15-75 kW), додека електричните машини работат на стандардни 3-фазни напојувања. Размислете за електричната инфраструктура на вашиот објект.

Добро избраната машина не само што ќе ги задоволи тековните потреби за производство, туку и ќе го приспособи идниот раст во делот на сложеноста и разновидноста на материјалите. Мудро е да се вклучат и производствените инженери и персоналот за одржување во процесот на селекција за да се осигура дека избраната опрема е усогласена со оперативната реалност.

6. Кои се најчестите дефекти на свиткување на рамни цевки и како може да се спречат?

Дури и со висококвалитетно рамно свиткување на цевки, може да настанат дефекти поради неправилно поставување, истрошени алатки или недоследности на материјалот. Разбирањето на овие начини на неуспех е првиот чекор кон превенција. Подолу се најчестите проблеми и нивните решенија.

• Брчкање на внатрешниот радиус:Се јавува кога внатрешниот ѕид се компресира побрзо отколку што материјалот може да прими. Предизвикани од недоволниот притисок на матрицата на бришачот или радиусот на свиткување кој е претесен за дебелината на ѕидот.Превенција:Зголемете ја силата на матрицата на бришачот, користете поголем радиус или додајте мандрела за поддршка на внатрешниот ѕид.
• Колапс на попречен пресек (израмнување):Широките лица на пештерата на цевката навнатре, губејќи го структурниот интегритет. Заеднички со цевки со тенок ѕид или кога матрицата за виткање не обезбедува соодветна странична поддршка.Превенција:Користете матрица што е поблиску до надворешните димензии на цевката и размислете за матрица под притисок што активно се турка на надворешниот ѕид за време на свиткување.
• Спрингбек варијација:Неконзистентниот отскокнувач води до делови кои не го исполнуваат целниот агол, особено при свиткување на високоцврсти челици или алуминиум.Превенција:Спроведување на CNC превиткување со повратни информации од агол во реално време. Исто така, осигурајте се дека материјалот е од една серија со конзистентни механички својства.
• Површински гребнатини и гадење:Гребнатините се појавуваат кога цевката се лизга против матрицата или бришачот за виткање. Галингот е особено проблематичен со алуминиум и нерѓосувачки челик.Превенција:Користете полиран алат, нанесете соодветен лубрикант и одржувајте го соодветното растојание за да го намалите триењето.
• Извртување или пролет-назад во авионот:Цевката може малку да се ротира надвор од рамнината на свиткување, што резултира со искривен дел. Ова често се должи на нерамномерен притисок на стегање или неправилно усогласување на алатките.Превенција:Проверете ја усогласеноста на матрицата на стегачот и проверете дали цевката е поставена точно пред секое свиткување.

Редовната проверка на алатот и периодичната калибрација на аголните сензори на машината може да фатат многу од овие проблеми пред да резултираат со отфрлени делови. Документирањето на параметрите за секое успешно поставување, исто така, помага во решавањето на проблемите во идните работи.

7. Како треба да се одржува рамниот бендер за цевки за долгорочна доверливост?

Правилното одржување е од суштинско значење за да се зачува точноста и животниот век на свиткувач на рамна цевка. Проактивниот режим не само што го намалува времето на застој, туку и обезбедува постојан квалитет на свиткување. Следниот пристап чекор-по-чекор се препорачува за повеќето хидраулични и CNC машини.

1. Дневен визуелен преглед:Проверете дали има протекување на хидраулична течност, лабави завртки и знаци на абење на матриците за стегање и виткање. Исчистете ја работната површина и отстранете ги сите метални чипови или остатоци.
2. Подмачкување на подвижни делови:Нанесете ја маст или масло наведено од производителот на сите точки на вртење, лизгачи и вретеното на матрицата за виткање. Прекумерното подмачкување може да привлече нечистотија, затоа користете ја само препорачаната количина.
3. Одржување на хидраулични течности:Следете го нивото на течноста и менувајте го филтерот во интервалите наведени во упатството. Контаминираната течност е водечка причина за дефект на вентилот и пумпата.
4. Калибрација на аголни сензори:Користете прецизен транспортер или дигитален мерач на агол за да ја потврдите точноста на аголот на свиткување на машината. Рекалибрирајте ако отстапувањата надминуваат ±0,3°.
5. Проверка на бришачите и матриците под притисок:Проверете дали има бодување или деформација. Истрошените матрици треба да се премелат или заменат за да се спречат збрчкање и оштетување на површината.
6. Проверка на електричниот систем:За CNC машините, проверете дали сите кабли се безбедни, дали запирањата за итни случаи функционираат правилно и на контролната табла не се прикажуваат шифри за грешка.
7. Годишна сеопфатна услуга:Ангажирајте овластен техничар за да изврши целосен ремонт, вклучувајќи хидраулични заптивки на цилиндрите, абење на пумпата и ажурирања на софтверот.

Водењето детален дневник за сите активности за одржување - вклучително и промена на маслото, замена на матрици и калибрации - помага во предвидување на моделите на абење и ефикасно закажување на времето на прекин. Добро одржуваниот рамен свиткувач на цевки може да даде децении сигурна услуга.

8. Што носи иднината за технологијата за виткање рамни цевки?

Еволуцијата на свиткување на рамни цевки е поттикната од побарувачката за поголема ефикасност, прецизност и одржливост. Концептите на индустријата 4.0 се повеќе се интегрираат во машините за виткање, овозможувајќи собирање податоци во реално време и предвидливо одржување. Сензори вградени во варијациите на абењето и силата на мониторот за алат, кои ги враќаат информациите назад до централниот систем кој може автоматски да препорача оптимални параметри за свиткување.

Друг тренд што се појавува е употребата насерво-електрични погонинаместо традиционалната хидраулика. Овие системи трошат помалку енергија, произведуваат помалку шум и нудат поголема точност на позиционирање. Тие се особено атрактивни за производителите кои имаат за цел да го намалат нивниот јаглероден отпечаток. Дополнително,производство на адитивипочнува да влијае на дизајнот на алатот - 3D-печатените матрици со конформални канали за ладење може да го подобрат термичкото управување при свиткување со голема брзина.

Вештачката интелигенција, исто така, го пробива својот пат кон секвенционирањето на свиткување. Алгоритмите за вештачка интелигенција можат да ги анализираат својствата на материјалот и историјата на секоја серија на цевки за да го предвидат враќањето на пролетта со невидена точност, намалувајќи ги стапките на отпад и времето на поставување. Понатаму,колаборативни роботи(коботите) се спаруваат со рамни свивачи на цевки за да се автоматизира товарањето и растоварувањето, овозможувајќи им на човечките оператори да се фокусираат на контролата на квалитетот и оптимизацијата на процесот.

Како што индустријата се движи кондигитални близнаци- виртуелни копии на ќелијата за физичко свиткување - инженерите ќе можат да симулираат цели производствени работи пред да се свитка една цевка. Оваа способност драматично ќе го скрати времето од дизајнот до готовиот дел, правејќи го прилагоденото производство речиси исто толку ефикасно како масовното производство. Иднината на свиткување на рамни цевки е несомнено паметна, поврзана и се повеќе автономна.
